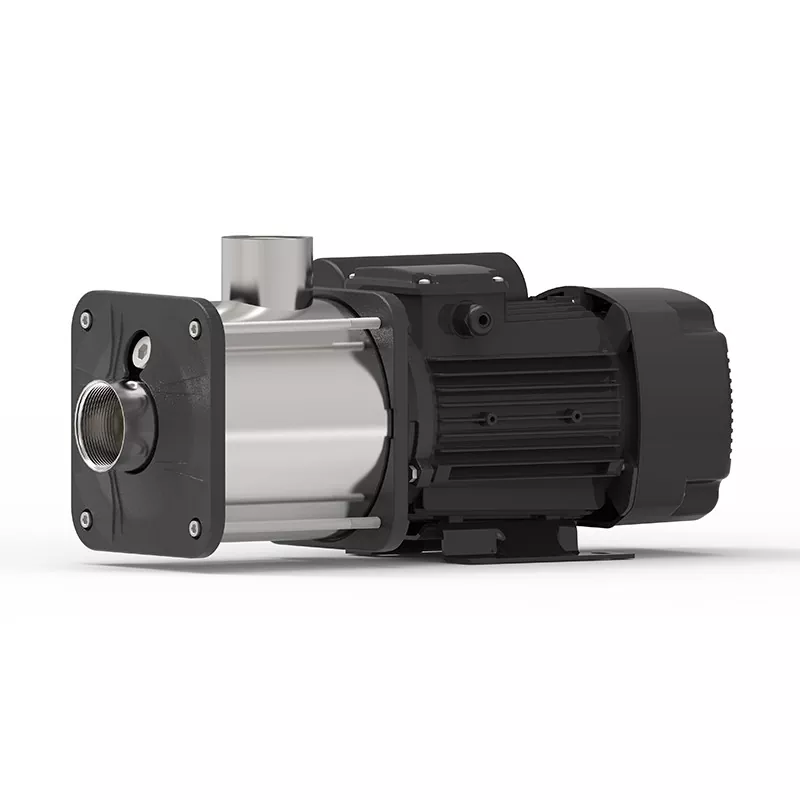

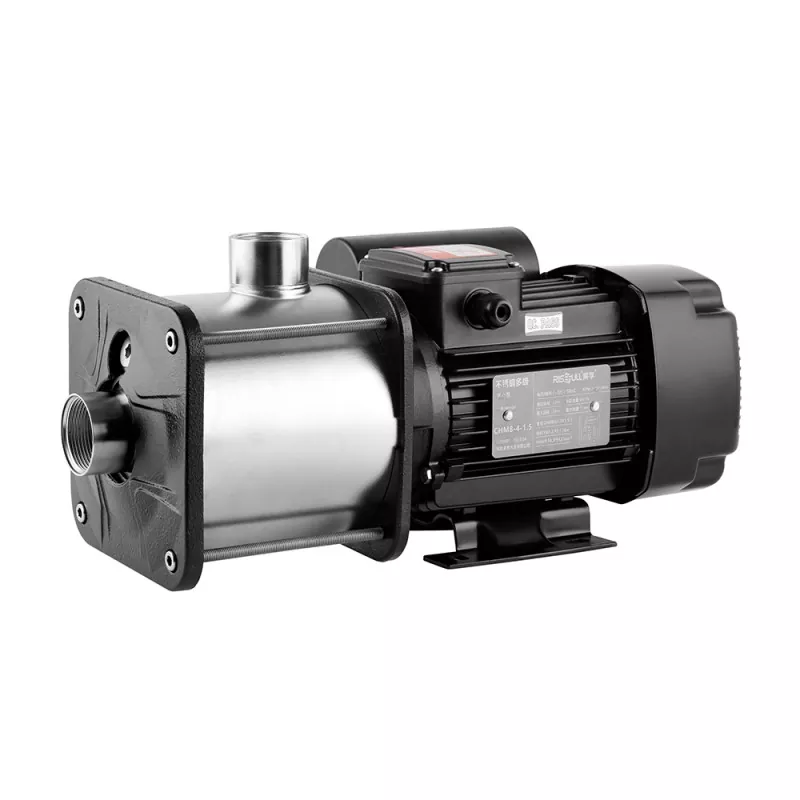

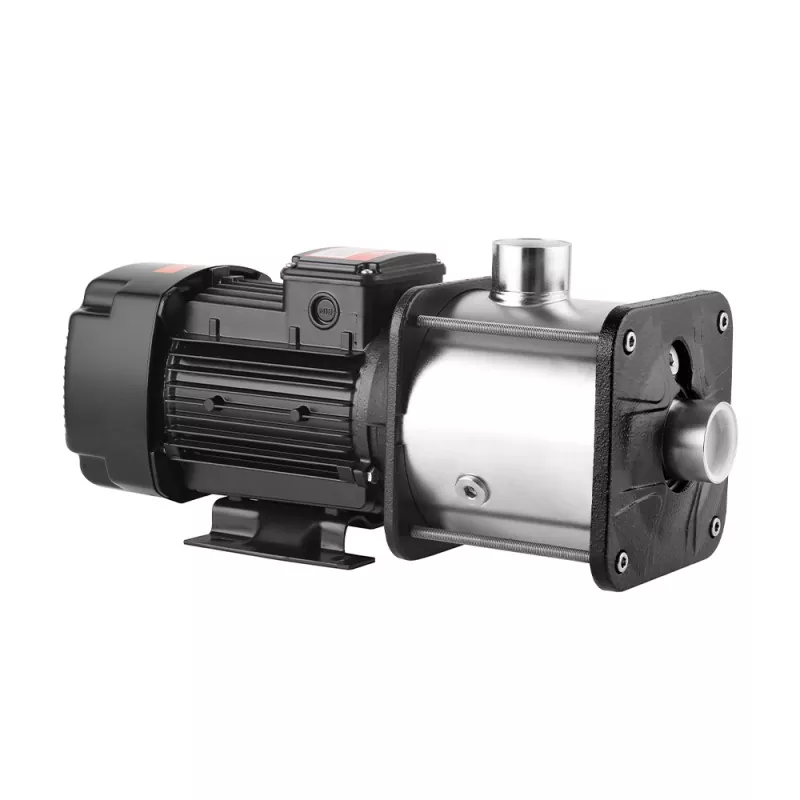

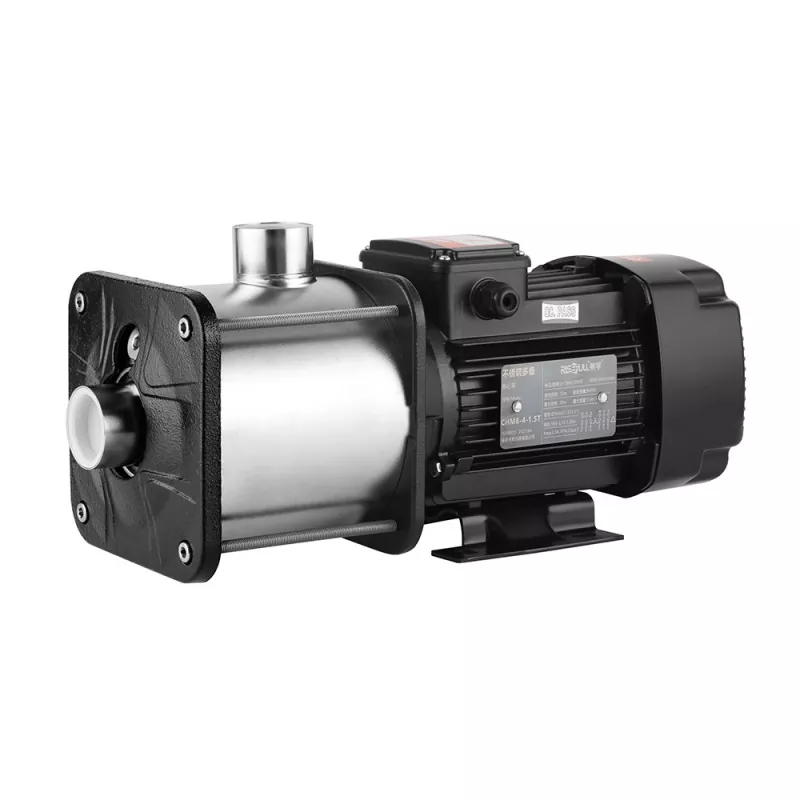

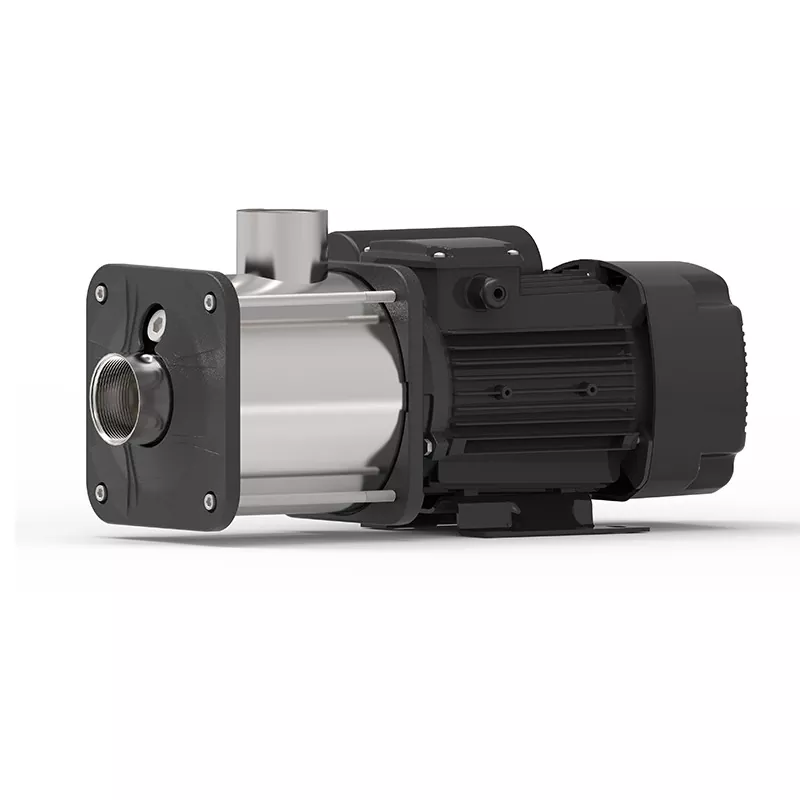

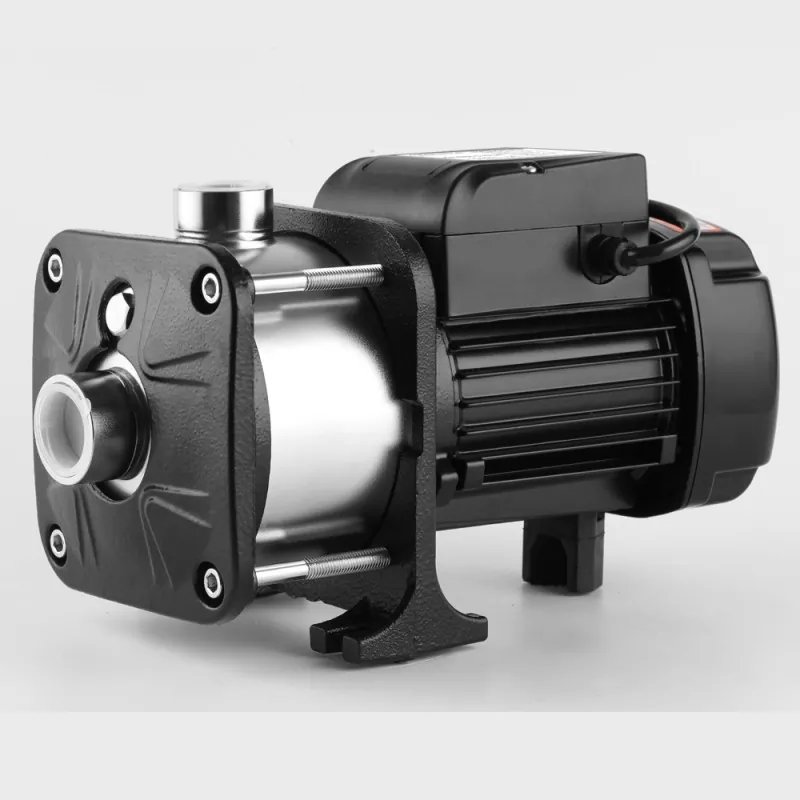

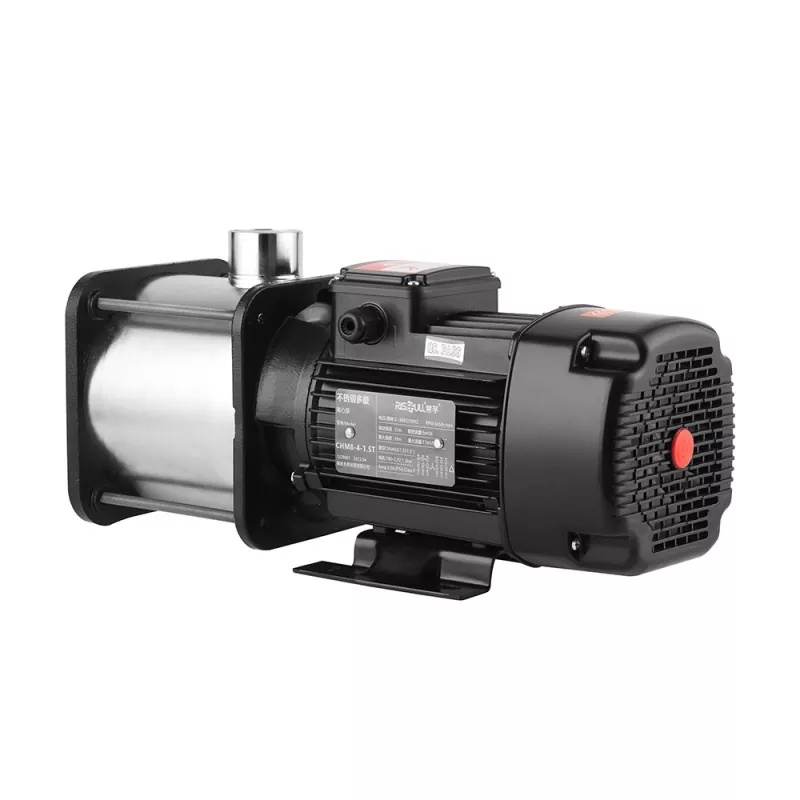

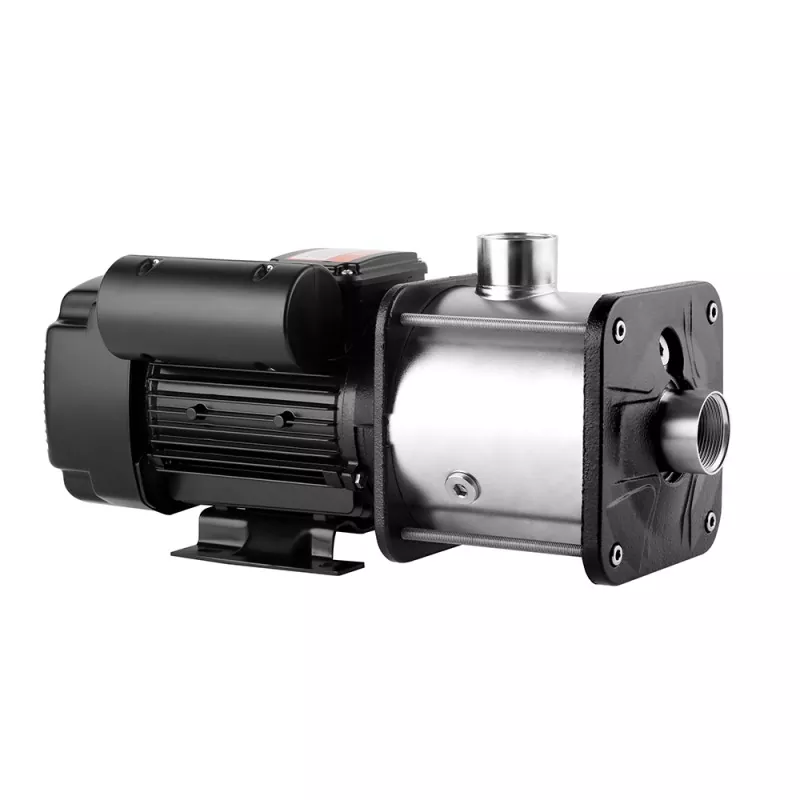

Pompe à eau à plusieurs étages

Model:CHM12-2/CHM12-3

La pompe à eau multicellulaire RISEFULL® a une conception caractéristique, des performances pratiques et un prix compétitif. Pour plus d'informations sur la pompe à eau multicellulaire, n'hésitez pas à nous contacter.

envoyer une demande

Description du produit

Fabriqué en acier inoxydable de haute qualité, le CHM-12 est exceptionnellement durable et résiste à la corrosion même dans des environnements difficiles. Son moteur puissant et sa conception de turbine de pointe garantissent une efficacité maximale, fournissant des débits et une pression élevés tout en minimisant la consommation d'énergie.

Équipée de plusieurs étages, la pompe à eau multicellulaire est capable de générer une haute pression et a une large gamme d'applications, du traitement de l'eau au traitement industriel. Il peut gérer des températures de liquide allant de -15 à 120°C, ce qui le rend adapté à diverses industries telles que la chimie, la pharmacie et la transformation alimentaire.

La conception compacte du CHM-12 et ses fonctionnalités faciles à installer en font un choix idéal pour les petites et grandes opérations. La pompe est également très silencieuse, offrant un environnement de travail confortable sans déranger les autres travailleurs.

La pompe à eau à plusieurs étages est actuellement un produit relativement mature sur le marché qui présente une structure compacte et un fonctionnement stable, un faible bruit de fonctionnement et une efficacité allant jusqu'à 44 à 70 %. Tous les composants de passage d'eau sont en acier inoxydable AISI304. Il est largement utilisé dans

1. Système de refroidissement de climatisation et système CVC

2. Traitement de l’eau : nettoyage de l’eau et filtration de l’eau

3. Système d'approvisionnement en eau : livraison par pipeline et booster de bâtiment

4. Industrie de la pêche et agriculture : aquaculture, irrigation par aspersion et irrigation goutte à goutte dans les fermes

Détails du produit

Multistage Water Pump

Données de performances

Modèle

Pouvoir

Débit maximum

m³/heure

Tête maximale

Point évalué

(Flux @ Tête)

Turbine

Quantité

CHM12-2

1.2

17.5

12m³/h@19m

CHM12-3

1.8

12m³/h@26m

État de fonctionnement

1. Température du liquide : -15 ~ 105 °C.

2. Température ambiante maximale : +45°C

3. Pression maximale : 10 bars

4. Propriétés physiques moyennes :

● Eau propre ou eau liquide similaire (sans fibre, suspension solide ≤ 3 % et diamètre ≤ 2 mm)

● Liquide antigel (composant principal : glycol)

● Liquide légèrement corrosif (PH 5-9)

● Le caoutchouc du joint de la pompe est en EPDM (il ne peut pas être utilisé pour distribuer l'HUILE MINÉRALE)

5. Si l'altitude est supérieure à 1000 mètres et que la viscosité du fluide est supérieure à celle de l'eau propre, il est nécessaire d'augmenter la marge de la pompe à eau pour éviter une surchauffe du moteur.

Non.	Composant	Matériel	Non.	Composant	Matériel
01	Vis	SUS201	21	Garde-chute	NBR
02	Vis de vidange	AISI304	22	Vis	SUS201
03	Joint torique	EPDM	23	Support	HT200
04	Couvercle du corps de la pompe	HT200	24	Palier
05	Corps de pompe	AISI304	25	Rotor	Arbre de soudage avec AISI304
06	Écrou borgne	AISI304	26	Moteur
07	Manchon de localisation de l'étape finale	AISI304	27	Bornier	PBT
08	Diffuseur d'entrée	AISI304	28	Rondelle de boîte à bornes	NBR
09	Turbine	AISI304	29	Boîte à bornes	Aluminium
10	Manchon d'arbre en acier au tungstène	Acier tungstène	30	Vis
11	Manchon d'arbre	AISI304	31	Vis
12	Support Diffuseur	AISI304	32	Guide-câble	PP
13	Manchon d'arbre	AISI304	33	Support inférieur
14	Diffuseur	AISI304	34	Vis
15	Manchon de localisation du premier étage	AISI304	35	Rondelle à ressort
16	Oulet Diffuseur	AISI304	36	Couverture arrière	HT200
17	Joint Plat	AISI304	37	Ventilateur
18	Garniture mécanique	Graphite +SIC	38	Couvercle du ventilateur	PA6
19	Joint torique	EPDM	39	Logo en caoutchouc	Silicone
