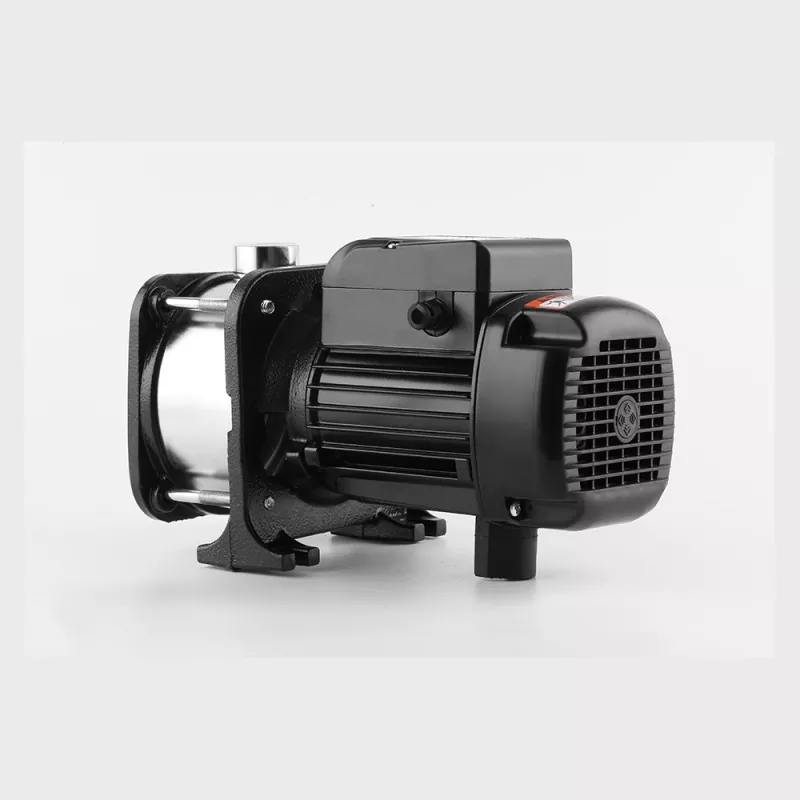

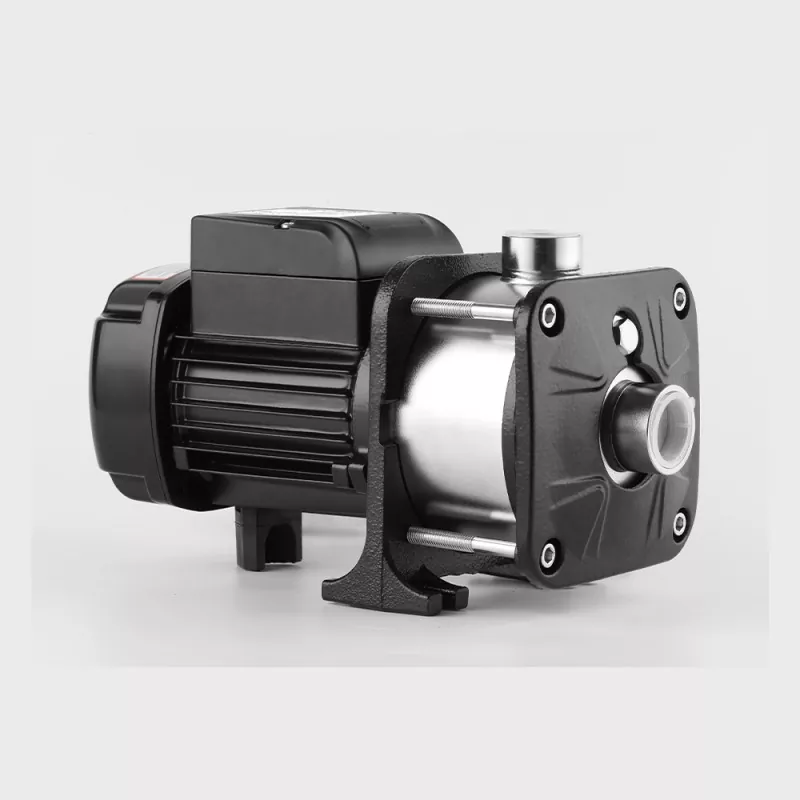

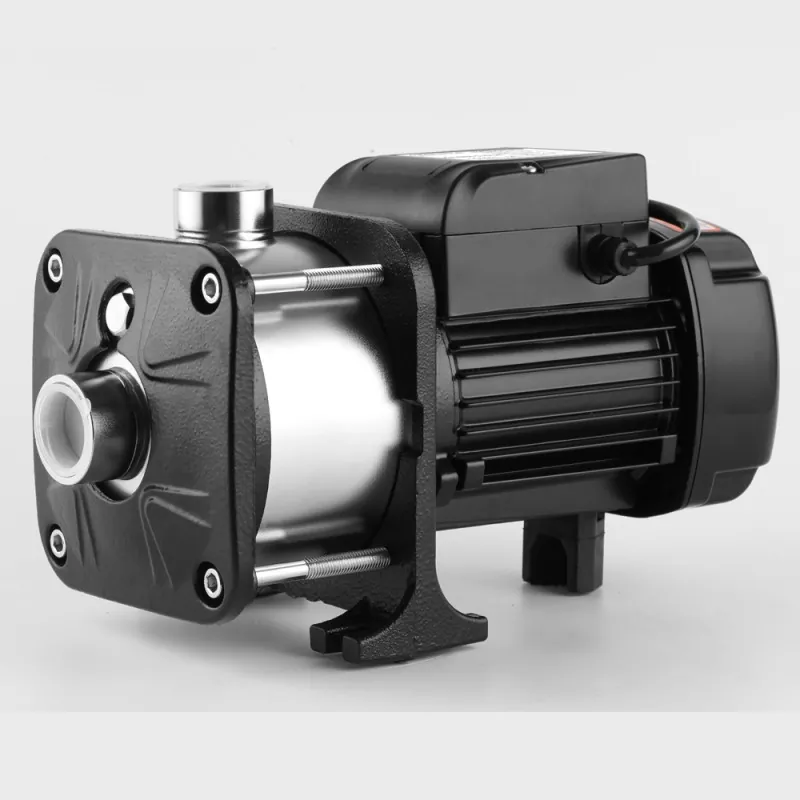

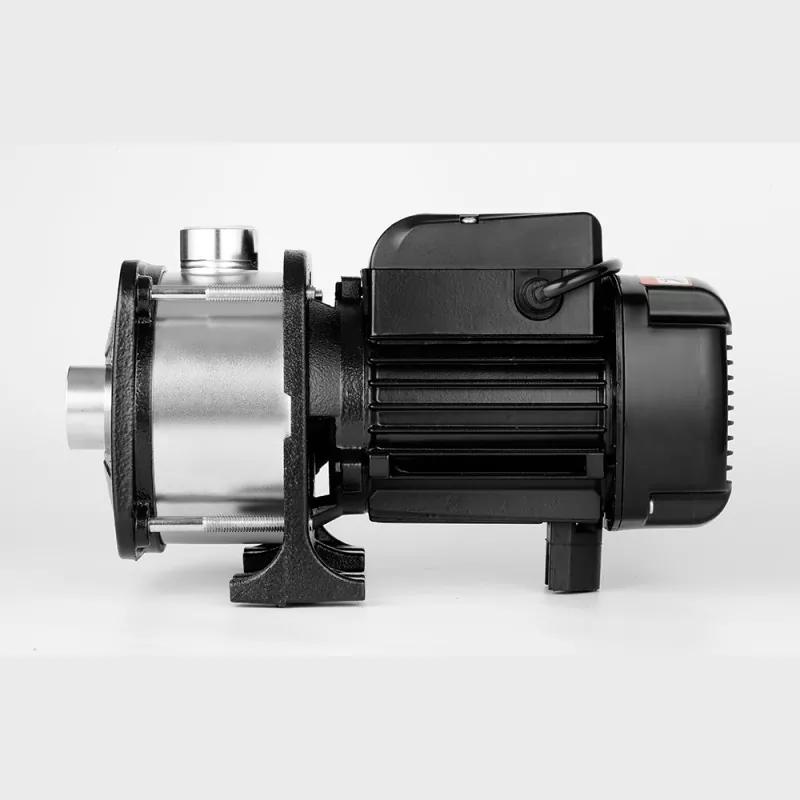

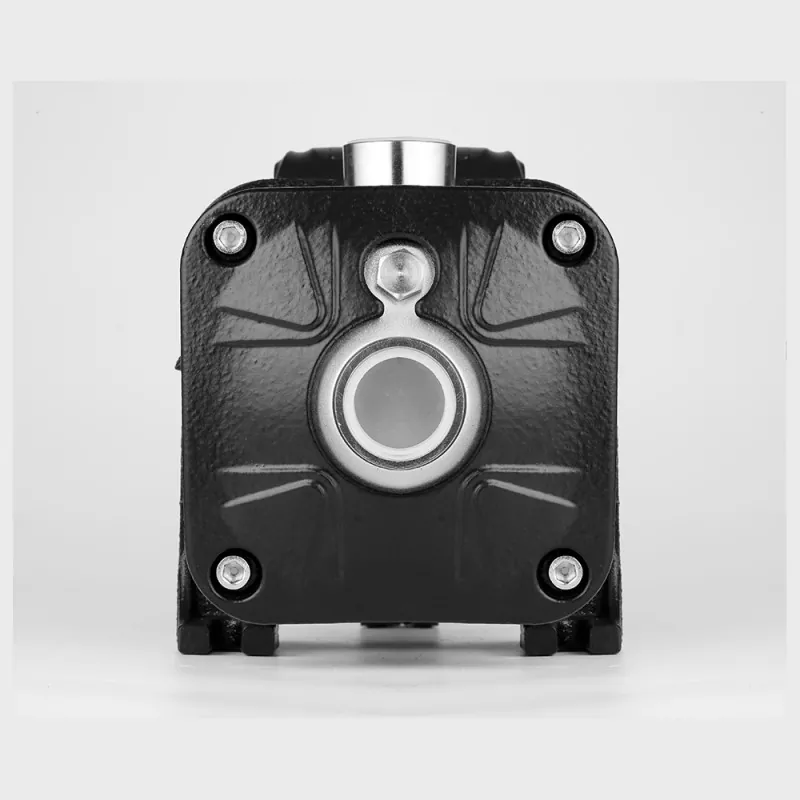

Pompe centrifuge à plusieurs étages à tête élevée

Cette pompe est fabriquée à partir de matériaux en acier inoxydable de haute qualité, garantissant des performances durables et sans rouille. Grâce à sa conception compacte, la pompe CHM-2 peut s'adapter aux espaces restreints tout en délivrant un débit impressionnant allant jusqu'à 3 m³/h.

L’une des caractéristiques les plus impressionnantes de cette pompe est sa conception à plusieurs étages. Avec quatre roues, le CHM-2 peut générer une haute pression, ce qui le rend parfait pour les applications nécessitant une hauteur de chute élevée et un pompage haute pression.

Caractéristiques de la pompe centrifuge à plusieurs étages à tête élevée :

- Fabriqué à partir de matériaux en acier inoxydable de haute qualité

- Conception compacte avec un débit allant jusqu'à 3 m³/h

- Conception à plusieurs étages avec quatre roues pour haute pression et levée jusqu'à 50 mètres

- Facile à installer et à utiliser avec un faible niveau sonore et une longue durée de vie

- Parfait pour les applications domestiques, d'irrigation et commerciales à petite échelle

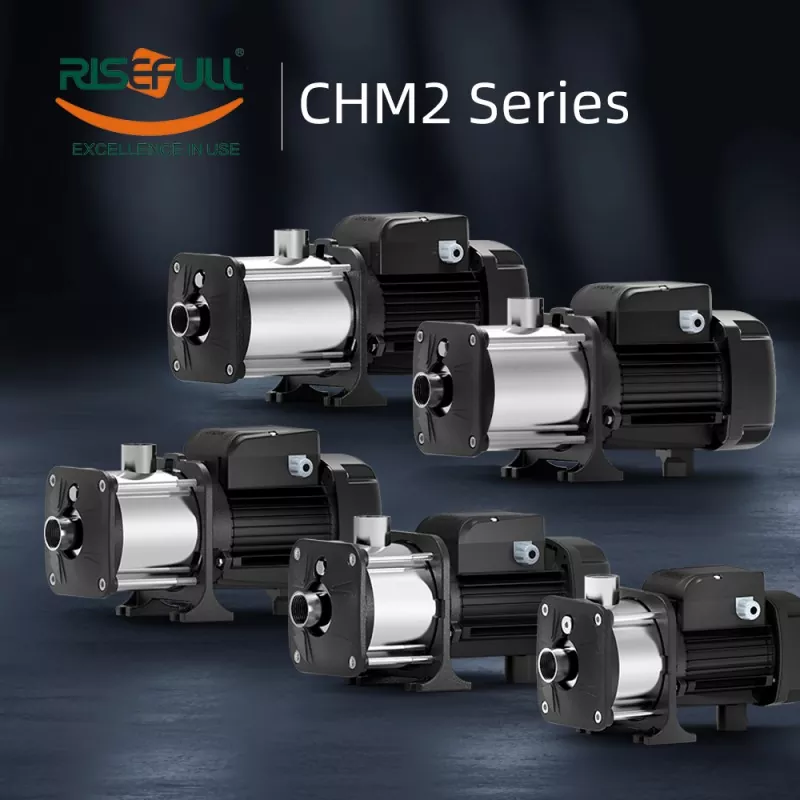

La pompe centrifuge multicellulaire horizontale en acier inoxydable de la série CHM est actuellement un produit relativement mature sur le marché qui présente une structure compacte et un fonctionnement stable, un faible bruit de fonctionnement et une efficacité jusqu'à 44 à 70 %. Tous les composants de passage d'eau sont en acier inoxydable AISI304. Il est largement utilisé dans

1. Système de refroidissement de climatisation et système CVC

2. Traitement de l’eau : nettoyage de l’eau et filtration de l’eau

3. Système d'approvisionnement en eau : livraison par pipeline et booster de bâtiment

4. Industrie de la pêche et agriculture : aquaculture, irrigation par aspersion et irrigation goutte à goutte dans les fermes

Détails du produit

Données de performances

Modèle	Pouvoir kW	Débit maximum m³/heure	Tête maximale m	Point évalué (Flux @ Tête)	Turbine Quantité
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
CHM2-5	0.65	4.6	50	2m³/h@40m	5
CHM2-6	0.75	4.6	60	2m³/h@47m	6
CHM2-7	0.9	4.6	70	2m³/h@57m	7

État de fonctionnement

1. Température du liquide : -15 ~ 105 °C.

2. Température ambiante maximale : +45°C

3. Pression maximale : 10 bars

4. Propriétés physiques moyennes :

● Eau propre ou eau liquide similaire (sans fibre, suspension solide ≤ 3 % et diamètre ≤ 2 mm)

● Liquide antigel (composant principal : glycol)

● Liquide légèrement corrosif (PH 5-9)

● Le caoutchouc du joint de la pompe est en EPDM (il ne peut pas être utilisé pour distribuer l'HUILE MINÉRALE)

5. Si l'altitude est supérieure à 1000 mètres et que la viscosité du fluide est supérieure à celle de l'eau propre, il est nécessaire d'augmenter la marge de la pompe à eau pour éviter une surchauffe du moteur.

Non.	Composant	Matériel		Non.	Composant	Matériel
01	Vis	SUS201		20	Vis	SUS201
02	Vis de vidange	AISI304		21	Support	HT200
03	Joint torique	EPDM		22	Rotor	Arbre de soudage avec AISI304
04	Couvercle du corps de la pompe	HT200		23	Palier
05	Corps de pompe	AISI304		24	Bobine de liège	NBR
06	Écrou borgne	AISI304		25	Moteur
07	Manchon de localisation de l'étape finale	AISI304		26	Bornier	PBT
08	Diffuseur d'entrée	AISI304		27	Boîte à bornes	PP
09	Turbine	AISI304		28	Vis
10	Manchon d'arbre en acier au tungstène	Acier tungstène		29	Condensateur
11	Support Diffuseur	AISI304		30	Vis
12	Manchon d'arbre	AISI304		31	Guide-câble	PP
13	Manchon d'arbre	AISI304		32	Support inférieur
14	Diffuseur	AISI304		33	Rondelle à ressort
15	Oulet Diffuser	AISI304		34	Couverture arrière	HT200
16	Garniture mécanique	Graphite +SIC		35	Ventilateur	ABS
17	Joint torique	EPDM		36	Couvercle du ventilateur	PP
18	Disque de revêtement	AISI304		37	Vis
19	Garde-chute	NBR
